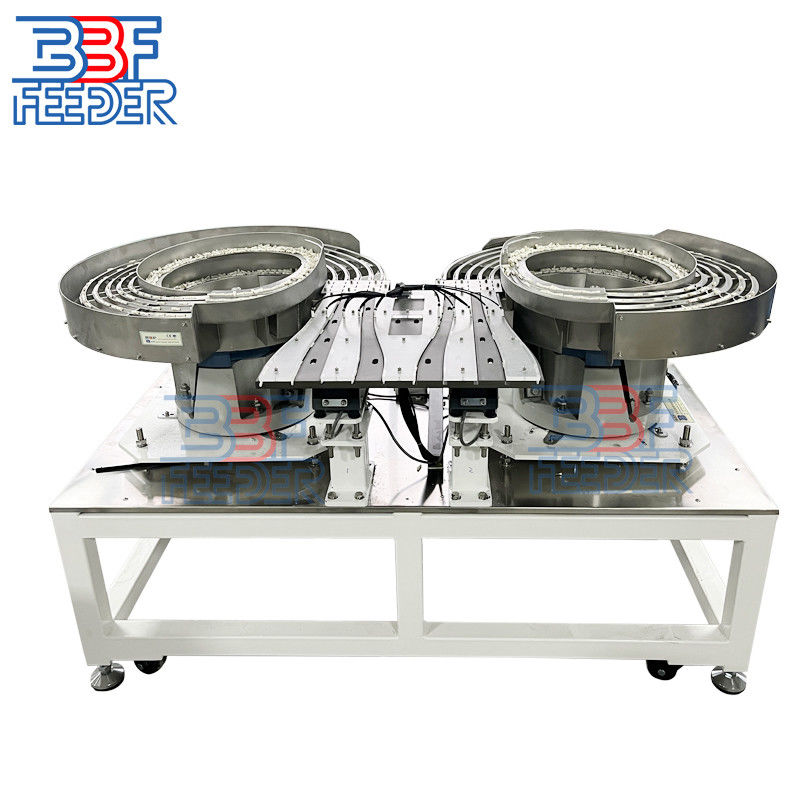

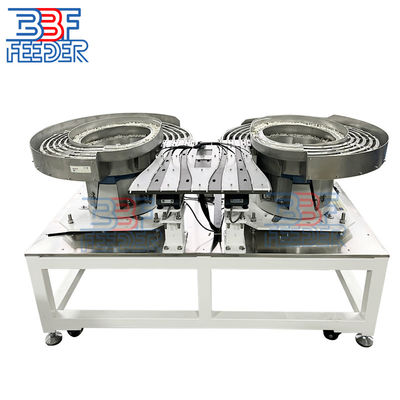

Çeşitli Şeritli Kuşak Besleme Sistemi Plastik Parçalar titreşimli besleyici Gücü 1000W

Çeşitli Hızlı titreşimli kase besleyicisi Plastik parçalar titreşimli kase besleme sistemi

1. Tasarımlar:

Vibratör kase besleyicileri, çeşitli endüstrilerde önemli bileşenlerdir ve parçaları sıralamak ve yönlendirmek için güvenilir ve verimli bir yöntem sunarlar.Bu makalede titreşimli kase besleyicilerinin tasarımı ile ilgili temel adımlar ve düşünceler incelenir.

Adım 1: Bileşenleri Anlamak

Tasarım sürecine dalmadan önce, titreşimli kase besleyicisinin temel bileşenlerini kavramak hayati önem taşır:

Kabuk: Tipik olarak paslanmaz çelikten yapılmış olan kabuk, parçalar için bir kap olarak çalışır.
Sürücü Birimi: Sürücü birimi, parçaların hareketini harekete geçiren titreşimler üreten bir elektromanyetik bobinden ve bir yay sisteminden oluşur.
Kontrolör: Kontrolör titreşimlerin frekansını ve genişliğini düzenler ve besleme sürecini kesin bir şekilde kontrol eder.

Adım 2: Parça Özelliklerini Belirlemek

Verimli bir titreşimli kase besleyicisi tasarlamak için, parça özelliklerinin iyice anlaşılması şarttır.

Boyut ve Şekil: Düzensiz şekilli veya boyutlu parçalar, doğru yönelimi sağlamak için kase tasarımında özel düşüncelere ihtiyaç duyabilir.
Malzeme: Farklı malzemeler farklı sürtünme katsayısı gösterir ve titreşimlere farklı tepki verir, bu da kasede parçaların hareketini ve hizasını etkiler.
Ağır parçalar daha güçlü hareketler gerektirirken, hafif parçalar daha yumuşak hareketler gerektirir.

Adım 3: Kasanın Geometri Seçimi

Kavanozun geometrisi tasarım sürecinde kritik bir rol oynar. Aşağıdaki faktörleri dikkate alın:

Kasanın şekli ve boyutu: En iyi performans uygun kasanın şeklini ve boyutunu seçmeye bağlıdır. Kasanın şekli, pürüzsüz ve tutarlı bir akış sağlamak için beslenen parçalarla hizalandırılmalıdır.Ek olarak, verimsiz besleme ya da maruz kalmaları önlemek için parçaların boyutlarına göre kasanın boyutunu göz önünde bulundurun.
Yol yapılandırması: İstenen yönelim ve besleme hızına göre kase içindeki yolların sayısını ve düzenini belirleyin.
Eğitme açısı: Kasenin eğimlerinin açısı parçaların hareketini etkiler. Daha hızlı besleme hızlarına ulaşmak için daha dik eğimler gerekli olabilir.
Yol Genişliği ve Derinliği: Trafik sıkışıklıklarını önlerken parça boyutuna uygun boyutları seçin.

Bir titreşimli kase besleyicisi tasarlamak bileşenleri, parça özelliklerini ve kase geometrisini dikkatlice değerlendirmek gerektirir.bir sonraki işleme veya montaj için parçaları sıralama ve hizalama için besleyicinin etkinliğini ve verimliliğini sağlayabilir.

2. Özellikler:

- Üç.Verimli bir titreşimli kase besleyicisi tasarlamak:

Vibratör kase besleyicileri, endüstriler arasında parçaları sıralamak ve yönlendirmek için hayati bir rol oynar.Bu makale, bu besleyicilerin tasarlanmasında önemli adımları sunar ve her aşamada önemli düşünceleri vurgular..

Adım 1: Bileşenleri Anlamak

Temel bileşenleri kapsamlı bir şekilde anlayın: kase, tahrik ünitesi ve denetleyici.
Kase, parçaları etkili bir şekilde yönlendirmek ve yönlendirmek için izleri olan bir kap gibi davranır.
Sürücü birimi titreşimler üretirken, denetleyici bu titreşimlerin frekansını ve amplitudunu düzenler.

Adım 2: Parça Özelliklerinin Belirlenmesi

Boyut, şekil, malzeme ve ağırlık da dahil olmak üzere parçaların çeşitli özelliklerini göz önünde bulundurun.
Düzensiz şekilli parçalar, doğru yönelimi sağlamak için kase tasarımında özel düşüncelere ihtiyaç duyabilir.
Farklı malzemelerin sürtünme katsayıslarını ve titreşimlere tepkilerini düşünün, çünkü parça hareketini ve hizalanmasını etkiler.

Adım 3: Kavanoz Geometri Seçimi

En iyi performans için en uygun kase şeklini ve boyutunu seçin.
Kavanoz ve parçalar arasındaki hizalandırmayı sağlamak, pürüzsüz ve tutarlı bir akışı kolaylaştırır.
Trafik sıkışıklıklarını önlemek ve verimli beslemeyi sağlamak için ray konfigürasyonunu, eğim açısını ve boyutlarını belirleyin.

Adım 4: Temel Birim Tasarımı

Temel birim elektromanyetik bobinleri barındırır ve gerekli titreşimleri üretir.
Uygulamanın özel gereksinimlerine göre uygun tahrik ünitesi türünü (yarım dalga, tam dalga veya yüksek hızlı) seçin.
Sabit ve güvenilir titreşim sağlamak için sarmalların ürettiği kuvveti dengeleyen bir yay sistemi seçin.

Adım 5: Uygulama Kontrolleri

Titremelerin frekansını ve amplitudunu düzenlemek için bir kontrol sistemi uygulayın.
Kontrol sisteminin farklı parçaları ve besleme gereksinimlerini karşılamak için değişken ayarlara sahip olduğundan emin olun.
Gerçek zamanlı ayarlamalar için sensörler veya izleme sistemleri gibi geri bildirim mekanizmaları dahil etmeyi düşünün.

Adım 6: Test ve Optimizasyon

Besleyicinin performansını istenen özelliklere göre iyice test edin.
En iyi beslemeyi elde etmek için titreşim ayarları ve ray geometri dahil olmak üzere parametreyi ince ayarlayın.
Besleyicinin değişen yükler ve koşullar altında performansını değerlendirmek için stres testi yapın.

Bir titreşimli kase besleyicisi tasarlamak, parça özelliklerini anlamak, uygun kase geometriyi seçmek, temel birimi tasarlamak, kontrolleri uygulamak,ve test ve optimizasyon yürütmeBu adımları takip ederek ve sürekli izleme ve bakım yaparak, herhangi bir uygulamanın özel ihtiyaçlarını karşılayacak yüksek verimli ve güvenilir bir besleyici geliştirilebilir.
